Allgemeines

Der Kippzähler Bauart UFT-FluidTipper ist ein volumetrisch arbeitender Durchflussmesser für kleine, stark bis zum Versiegen schwankender, verschmutzter und mit Feststoffen beladener Abwasserströme. Er wird bei der Abflussmessung von Sickerwasser oder Leckagen aus Mülldeponien, Talsperren, Dämmen, bei der Überwachung von Sonderflächen der Industrie und des Militärs und zu wissenschaftlichen Zwecken eingesetzt.

Aufbau und Funktion

Als Messbehälter dient eine spiegelsymmetrische Kippe mit zwei Kammern aus Edelstahl. Das Messvolumen richtet sich nach dem maximal zu bewältigenden Abfluss. Der Auslaufwinkel in Entleerungsstellung beträgt 20°. So können auch stark verschmutzte Fluide zuverlässig ausgeschüttet werden.

Die Kippe ist auf einer Edelstahlwelle gelagert, die vor Verschmutzung geschützt unter dem Messbehälter angebracht ist. Grundträger und Zählwerkstütze sind ebenfalls aus Edelstahl gefertigt. Als Anschlag dienen geräuscharme Gummipuffer. Das mechanische Zählwerk ist spritzwasserdicht und korrosionsfest, Schutzart IP 55.

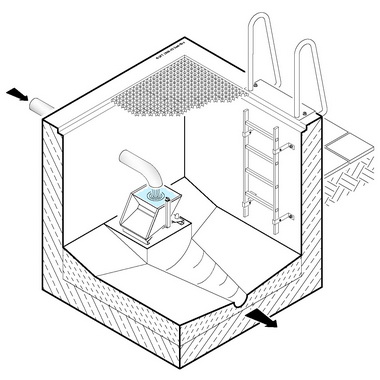

Die Befüllung des Kippzählers erfolgt durch ein Zulaufrohr, das senkrecht über der Mitte der Drehachse des bistabilen Messbehälters mit zwei Kammern endet. Eine Kammer befindet sich immer in Füll-, die andere in Entleerungsposition.

Erreicht der Wasserspiegel in der Füllkammer die maximale Füllhöhe, dann kippt der Behälter wegen der Schwerpunktsverlagerung schlagartig um, und der Inhalt wird ausgeschüttet. Gleichzeitig kippt die gegenüberliegende Kammer in die Füllposition. Die Trennwand zwischen den beiden Kammern schwenkt schnell unter dem Zulaufstrahl hindurch.

Ein mechanisches Zählwerk registriert jede Doppelfüllung. Der Zählerstand, multipliziert mit dem Volumen beider Kammern, ergibt den Durchfluss im Messzeitraum. Der Zähler kann auf Null zurückgestellt werden.

Zusätzlich kann ein Reed-Magnetschalter am Gerät angebracht werden, der bei jeder Kippung einen elektrischen Kontakt schließt. Die Schaltspiele können dadurch auf einem Datenspeicher registriert werden. Über einen Impulszahl-Strom-Wandler können die Einzelimpulse in einen Durchflusswert umgewandelt werden.

Die Magnetschalter liefern wir standardmäßig mit Ex-Schutz.
